Новый Qeye 800 впечатляет быстрым и эффективным оптическим анализом и измерением образцов с высоким разрешением. Специально для стандартизированных измерений и контроля сварных швов в соответствии с DIN EN ISO 5817.
Инструменты измерения, такие как номинальное значение толщины углового шва (А), глубина провара, пределы оценки и отчет о проверке в соответствии со стандартами, входят в стандартную комплектацию проверенного и удобного программного обеспечения Qpix Control2. Режим интегрированного графического шаблона с предопределенными элементами измерения и стандартным каталогом QATM, а также управление шаблонами для конкретных клиентов.
Qeye экономит время, обеспечивая детальный анализ и измерения с высочайшей точностью. Надежный современный промышленный дизайн. Простая замена предметного стекла. Абсолютная пыленепроницаемость благодаря сборке в чистом помещении.
Видео о приборе
Qeye впечатляет абсолютной точностью:
IAI = Интеллектуальное освещение зоны. Система Qeye оснащена инновационной светодиодной подсветкой области анализа. Каждый из 4 профилей освещения (справа, слева, впереди, позади) можно плавно и индивидуально включать и выключать. Теперь это позволяет проводить более быстрые и точные испытания без искажения света или отражений.
Qeye предлагает впечатляющую простоту использования благодаря свободно программируемым емкостным кнопкам. После центрирования Q загорается, чтобы указать текущее состояние, и используется для запуска визуализации. Кнопки, расположенные по углам, можно настроить для управления светодиодной подсветкой, масштабированием, полем обзора и яркостью. Панель управления с мягким касанием отзывчива даже при использовании в перчатках.
Оптическая система Qeye 800 позволяет изменять поле зрения от 80 х 60 мм до 2,3 х 1,7 мм. При оптическом и цифровом увеличении достигается общее увеличение в 35 раз. Это позволяет пользователю видеть мельчайшие детали, сохраняя при этом общий обзор.
Управляется проверенным и надежным программным обеспечением Qpix Control2. Комбинация испытаний на твердость и оптического анализа в знакомом пользовательском интерфейсе с использованием всего одного ПК. Эффективное измерение и контроль сварных образцов за секунды, изображение в реальном времени, 3D Smartview и единая система отчетов для испытаний на твердость и макроанализа.
Qeye гарантирует быстрый, простой, точный, стандартизированный контроль сварных швов и отображает все неровности. Документирование отклонений от нормы может быть добавлено к измерению в любое время. Использование шаблонных систем в отчетности обеспечивает неограниченную точную повторяемость и надежность в отношении процедур, последовательностей измерений и предельных значений.
Измерение угловых швов с полным набором интуитивно понятных измерительных инструментов
Точные измерительные инструменты обеспечивают быстрое и легкое измерение образцов. Длины, углы, окружность, многоугольники для расчета площади или периметра. Масштаб и яркость можно откалибровать индивидуально.
Индивидуальные шаблоны заказчика можно сохранять и вызывать к работе в любое время. Элементы измерения и библиотеки стандартов также предустановлены в системе.
Все необходимые измерительные инструменты, конечно же, являются основным компонентом программного обеспечения для проверок в соответствии с DIN EN ISO 5817. Например: размер A, глубина приработки, пределы оценки и отчет о проверке в соответствии со стандартами.
Четко структурированное управление партиями и эффективное использование шаблонов обеспечивается широким набором тестовых проектов и фоновым структурированием результатов тестов с полной информацией о заданиях. Варианты шаблонов поставляются со всей необходимой информацией о тестовых сериях, образцах, методах измерения, обозначениях и данных пользовательских полей.
Многие функции экспорта на профессиональном уровне встроены в решения Qness в качестве стандартных. Необработанные данные экспортируются в CSV / TXT и XML, отчеты в MS Word, Excel, PowerPoint и PDF - как отдельные детали или как отдельные экспорты. Все конфигурации экспорта также могут храниться индивидуально для шаблонов.
Программные платформы Qpix поддерживают считыватели штрих-кода и QR-кода. Будь то простая вставка заголовочных файлов (последовательных), управление полной интеграцией считывающих устройств для автоматического выбора шаблонов или вызов данных из вышестоящих систем (опционально) - считыватели штрих-кода / QR-кода упрощают рабочие процедуры для оператора, а также предотвращают ошибки в работе.
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков по объединению приборов в сеть, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.

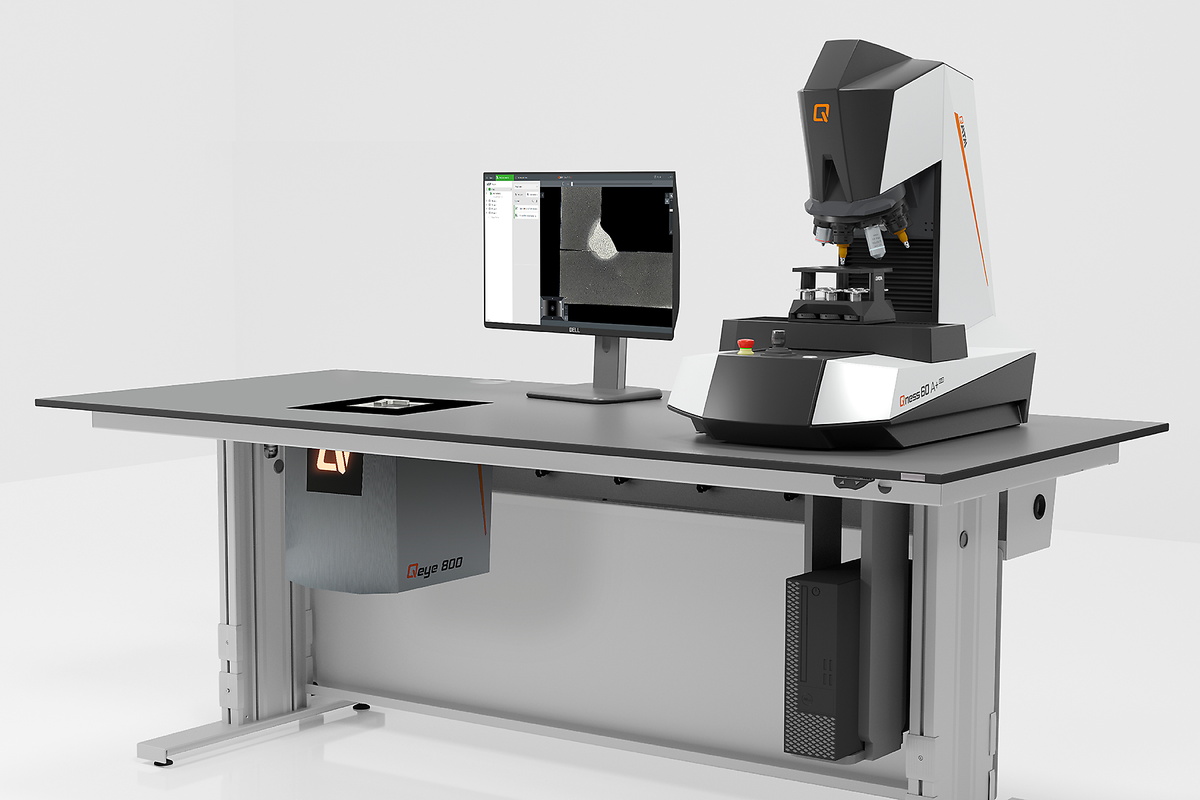

Новый Qeye также может быть интегрирован в тестовый лабораторный стол. Адаптирован к индивидуальным требованиям, регулируется по высоте и может поставляться опционально с твердомером для каждой лаборатории.
Предметные стёкла - это небольшие, но чрезвычайно важные инструменты при анализе проб. Выпускаются в наборах по 5 штук, изготовлены из боросиликатного стекла с антибликовым покрытием. Опционально выпускаются из закаленного боросиликатного стекла.
Затемняющая ширма для Qeye поглощает посторонний свет и полностью устраняет отражения и блики. Входит в стандартную комплектацию каждого Qeye.
Объект микрометр 50 мм с разрешением 0,1 мм гарантирует простой и точный контроль оптического увеличения. Опционально доступен с сертификатом UKAS.
Высококачественные салфетки из микрофибры, салфетки для протирания и специальные средства для чистки стекол до идеального блеска. Мы рекомендуем использовать только специально разработанное чистящее средство QATM.
| Увеличение | оптическое: 1x - 20x, цифровое: 30x - 35x |
| Камера | 4K Ultra HD - 8,5 Мп - USB 3.0 |
| Освещение | IAI - LED модуль (Intelligent Area Illumination) |
| Программное обеспечение | Qpix Control2 |
| Управление прибором | внешний ПК (Windows 11 64-bit) |
| Размеры стеклянного предметного стола (Д x Ш x В) | 95 x 75 x 2 мм |
| Макс. вес образца | 5 кг |
| Пользовательский интерфейс | 1 x USB 3.0 |
| Электропитание | 100 - 240 В ~1/N/PE, 50 - 60 Гц |
| Потребляемая мощность | На холостом ходу: ~35 Вт При эксплуатации: ~60 т Макс. ~100 Вт |
| Габаритные размеры | 220 x 220 x 260/365* мм *вкл. Qeye ширму |
| Требуемое пространство | 300 x 300 мм |
| Вес | 16 кг |
| Температура окружающей среды | 18 - 28 °C |
| Максимальная влажность | максимум 70 % - без конденсации |
Содержание может быть изменено или исправлено
