При разработке твердомеров серии Qness 200 особое внимание уделялось следующим вещам: Максимальная производительность при минимальных усилиях.
Полностью автоматический привод XY гарантирует высокую точность определения твердости. Он идеально подходит для полностью автоматических серийных измерений и тестов в прогрессии. Его оптическая система с цветной камерой каждый раз обеспечивает воспроизводимые и надежные результаты.
Работа через внешнюю компьютерную систему осуществляется на основе удобного программного обеспечения для измерения твердости Qpix Control 2, обеспечивающего такие преимущества, как автоматическая регулировка высоты, бесконтактное исследование или совместимость с CAD.
Преимущества оборудования
Видео о приборе
Brinell
DIN EN ISO 6506, ASTM E-10
Rockwell
DIN EN ISO 6508, ASTM E-18
Vickers
DIN EN ISO 6507, ASTM E-92, ASTM E-384
Knoop
DIN EN ISO 4545, ASTM E-92, ASTM E-384
Измерение твердости пластмасс
DIN EN ISO 2039
Электронное приложение силы и управление с обратной связью
Перевод в другие шкалы согласно: DIN EN ISO 18265, DIN EN ISO 50150, ASTM E-140
Непревзойденный в своем классе! Мы знаем, насколько важным может быть долговечное устройство высшего качества, и гарантируем превосходное качество нашей серии Qness 200 CS/CSA+. Разработано и произведено в Австрии!

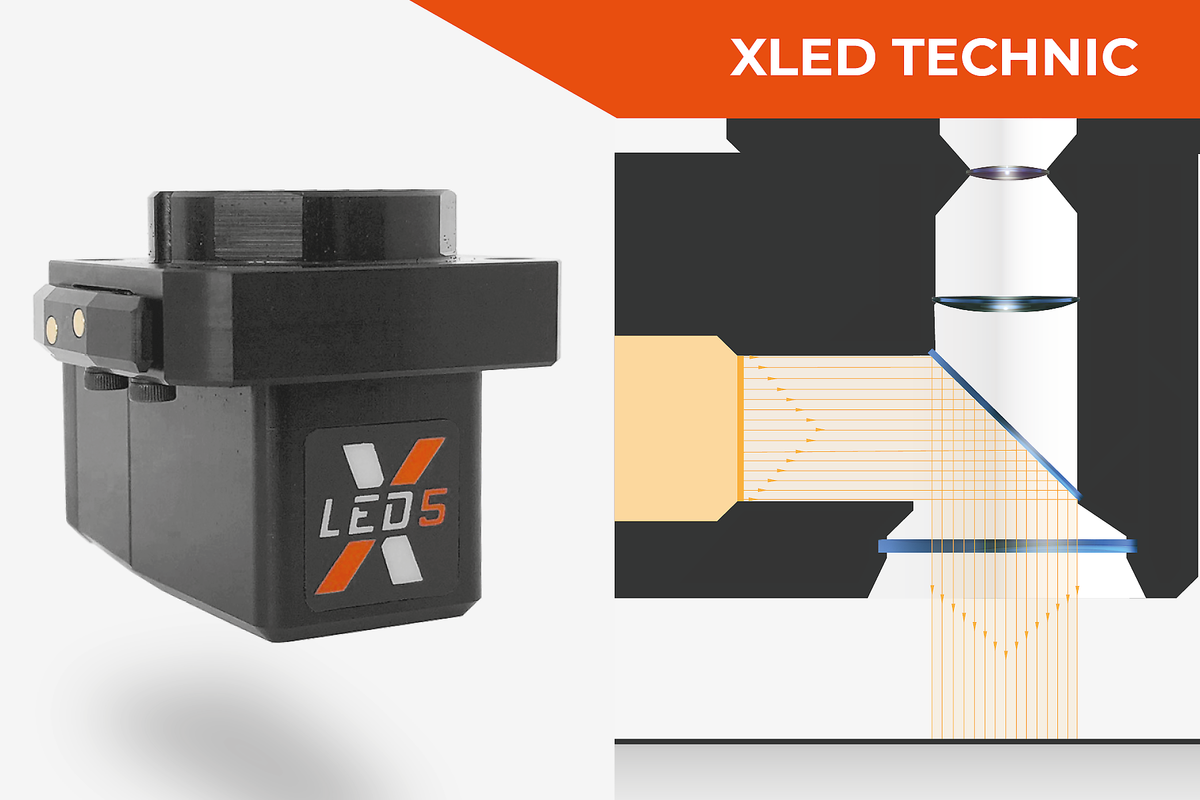

Световые модули XLED произвели революцию в оценке отпечатков по Бринеллю: особенно для мягких материалов, имеющиеся в продаже универсальные линзы могут интерпретировать неточные результаты измерений. Линзы XLED гарантируют точные и воспроизводимые результаты измерений благодаря прямому плоскому освещению.
Отсутствие длительной смены инструмента для сложных измерений. Прижим можно поворачивать внутрь и наружу с помощью ручки. Зажимные элементы можно легко заменить и адаптировать в соответствии с компонентом заказчика.
Высококачественные CMOS-камеры с разрешением 5 мегапикселей определяют современный отраслевой стандарт. По сравнению с другими системами камер возможна гораздо более высокая стабильность передачи. Кроме того, ПК и твердомер могут быть установлены отдельно даже на больших расстояниях.
Набор зажимных и удерживающих элементов может быть подобран в соответствии с требованиями к инструменту. Опциональная прозрачная защита от столкновений может защитить инструменты на приборе от повреждений, обеспечивая при этом неограниченный обзор внутренней части испытательной зоны.
Уникально простая замена индентора без использования инструментов благодаря механизму быстрого съема индентора.
Простое универсальное применение: концепция с горизонтальной осью вращения сочетает в себе пространство для 5 инструментов в уникально компактной конструкции. Замкнутые с трех сторон элементы обеспечивают надежный зажим заготовки вблизи контрольной точки даже при работе с небольшими деталями.
Высота испытательного стола бесступенчато регулируется (положение можно зафиксировать) с помощью беззазорной направляющей шпинделя на роликовых подшипниках - идеально подходит для полностью автоматических серийных и последовательных испытаний деталей с одинаковой испытательной высотой. Тестовая последовательность выполняется без зажима. Отдельные испытания также можно проводить с помощью запатентованного поворотного прижимного зажима.
Автоматический суппорт XY с высокоточным позиционирующим приводом позволяет проводить обширные серии испытаний и кривые твердости. Внешний джойстик для управления осью. Полезная опорная поверхность: 180 x 200 мм, путь перемещения: X 220 / Y 220 мм.

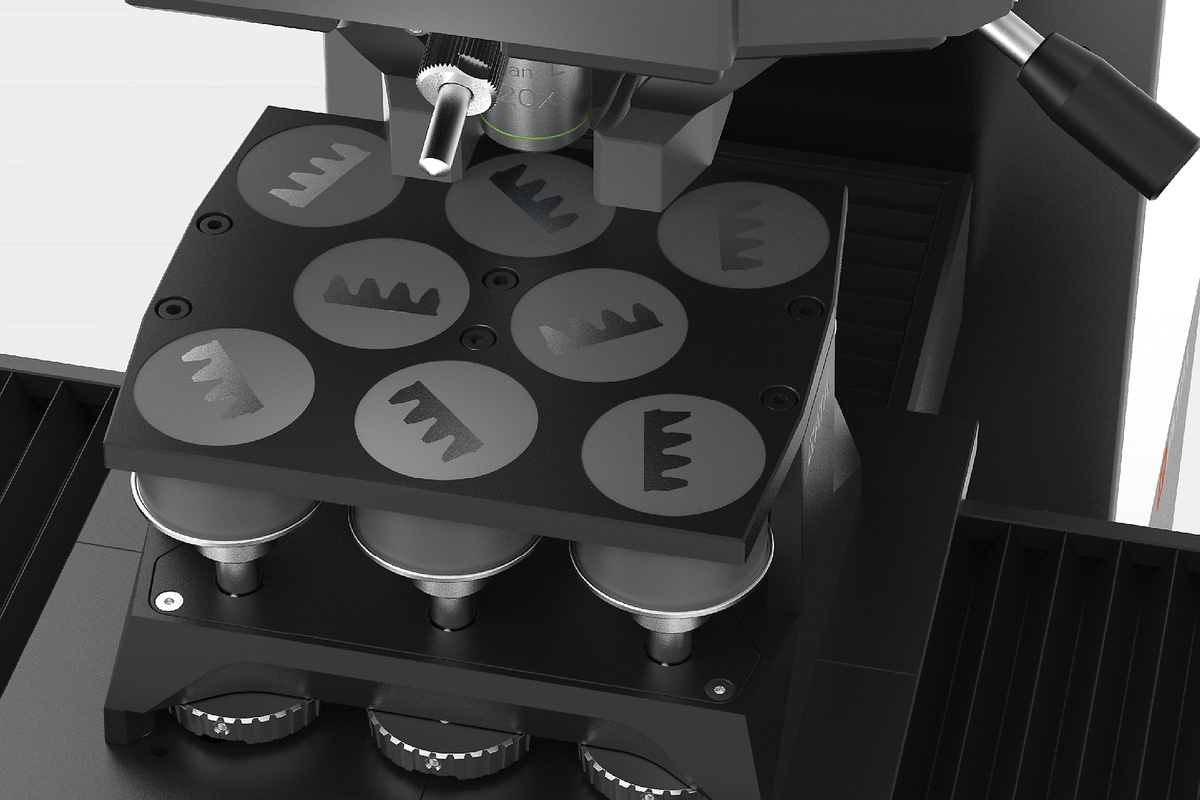

Держатели образцов QATM, содержащие до восьми встроенных образцов, могут быть размещены на опоре для больших заготовок для проведения испытаний за одну операцию.
Шлифовка, полировка и определение твердости — все за один рабочий цикл. Машина предназначена для оснащения шлифовальными тарелками машин QPol с использованием специального приспособления. Это предотвращает необходимость разжимать образцы между этапами.
Яркое равномерное светодиодное освещение рабочей зоны обеспечивает безопасное позиционирование испытуемой детали. Освещение рабочего места спроектировано таким образом, чтобы освещать испытательную зону, не создавая мешающих теней.
Полностью автоматические и прочные направляющие XY с высокоточным приводом позиционирования. Динамический джойстик для управления всеми 3 осями (XYZ). Полезная опорная поверхность 200 x 180 мм.
Высокопроизводительный асинхронный двигатель обеспечивает идеальное усилие зажима заготовки. Зажимное усилие адаптируется к методу испытаний и автоматически устанавливается таким образом, чтобы оно превышало испытательное усилие. Операторам не нужно устанавливать уровни, и они могут положиться на то, что устройство гарантирует безопасную и оптимизированную адаптацию.
QATM — это правильный выбор для консультации по сложным требованиям и зажимным устройствам! Мы будем рады проконсультировать, разработать, настроить и внедрить решение для вас. Только правильное решение для крепления компонентов может гарантировать надежные результаты.
Максимальная простота использования благодаря цветной камере с разрешением 5 мегапикселей для записи всего образца для идеального обзора и документирования в протоколе. В версиях CA+ и A+ стандартно записывать всю поверхность стола в качестве образца изображения.
Весь спектр соответствующих данных, таких как шаблоны испытаний, методы испытаний и пользовательские поля, можно активировать с помощью предварительно определенных журналов образцов. QATM может предоставить наиболее подходящие зажимные приспособления, матрицы и кассетные системы для любых требований.
Затратный по времени процесс создания последовательности тестовых точек, например для измерения параметров зуба шестерни, минимизируется с помощью предварительно заданного шаблона теста в ПО. Версия A+ позволяет проводить измерения в диапазоне от HV30 до HV1 согласно стандартам на одном приборе.
Возможность последовательности измерений с помощью модуля «Функции для контроля сварки» обеспечивает простую, соответствующую нормам (например, EN ISO 9015 и EN ISO 22826) интеграцию карт контрольных точек для измерения твердости по Виккерсу / Кнупу / Бринеллю. Предварительно созданные шаблоны могут быть легко адаптированы к каждому соответствующему испытательному образцу с помощью интерактивных функций. При необходимости модули Qpix INSPECT также могут обеспечить одновременный графический анализ материалов сварного шва.
Опциональный программный модуль „Плоскостная диаграмма распределения твердости в 2D/3D“ является идеальным помощником для детального контроля распределения твердости по всей плоскости фрагмента, в особенности для термически обработанных образцов. Это крайне необходимая функция при исследовании материалов, а также для контроля сварных соединений и при анализе повреждений.
Распознавание краев включает автоматическую адаптацию начальной точки тестового ряда к краю образца при использовании шаблонов проекта и образца. Модуль значительно увеличивает степень автоматизации и является идеальным дополнением к базовой функции Auto-Snap (Авто-прищелкивание).
Коэффициент интенсивности напряжений K1С измеряется по 4-м линиям трещин в соответствии со стандартом. После этого величина в МПа√м определяется автоматически.
Интуитивно понятное, четко организованное и профессиональное: программное обеспечение Qpix Control2 нового поколения для измерения твердости, разработанное на основе отзывов и предложений клиентов для максимального удобства пользователя. 3D-изображение и целый ряд понятных элементов управления и представлений, включенных в программное обеспечение. Он устанавливает новые стандарты в испытаниях на твердость.
Идентичные образцы можно прописать в программном обеспечении в масштабе в виде 3D-модели.
Режимы измерений, позволяющие сэкономить рабочее время: "Произвести все уколы - затем оценка отпечатков" и "Оптимальная остановка", при которой цикл измерения серии завершается, как только нижняя допустимая граница твердости пройдена.
Qconnect - это интерфейс в программном обеспечении QATM Qpix Control2, предоставляющий заказчикам полный набор возможностей обеспечения связи между приборами - от серийного производства, открытых XML-интерфейсов (двунаправленных) и предварительно определенных подключаемых решений, таких как QDAS Plug-In + до индивидуальных решений для заказчиков, полностью реализуемых компанией QATM. У нас есть профессиональное решение для каждого применения.
| Диапазон испытательных нагрузок | 0.5 - 187.5 кг (4.9 - 1839 N) |
| Позиции турели | 5 (турель) |
| Программное обеспечение | Qpix Control 2 |
| Регулировка тестовой высоты | моторизированный |
| Тестовое пространство по вертикали | 140 мм |
| Тестовое пространство по горизонтали | 238 мм |
| Предметный столик | 180 x 200 мм |
| Диапазон перемещения | X 220 / Y 220 мм |
| Максимальный вес образца | "не ограничен" |
| Вес базовой машины | 174 кг |
| Последовательность измерения | полностью автоматизированно / электронное приложение нагрузки |
| Система камер / Передача изображения | Промышленный стандарт Ethernet 5 МП |
| Операционная система/жесткий диск | Windows 10 IoT / 128 Гб SSD |
| Порты | 1x USB (спереди) 4x USB, 2x RJ45 (Ethernet), 1x DisplayPort, 1x RS232, 1x HDMI |
| Объективы | XLED 2, XLED 5, 5x, 10x, 20x, 50x, 100x |
| Поле зрения (в зависимости от оснащения) | от 0.113 x 0.084 мм (100x) до 4.24 x 3.18 мм (XLED2) |
| Дополнительные опции | Дизайнерский стол QATM, защита от столкновений, перекрестный лазер, испытательные наковальни, призмы, соединения для передачи данных, считыватель штрих-кодов/QR-кодов и т. д. |
